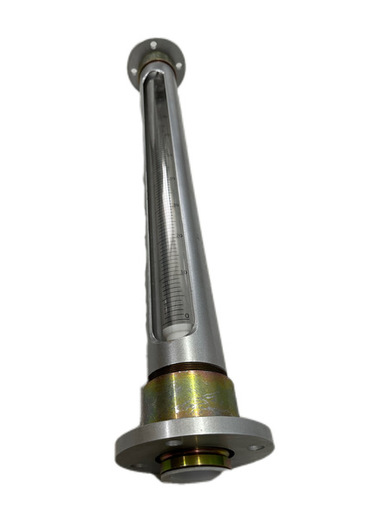

Ротаметры РМФ-06: РМФ-06-1,6 ЖУЗ, РМФ-06-2,5 ЖУЗ, РМФ-06-25 ГУЗ, РМФ-06-40 ГУЗ

Цена: 38 600 руб.38 600

Срок отгрузки: 5 дней

Производитель: Россия

Примечание: Возможно изготовление ротаметров с не стандартными расходами.

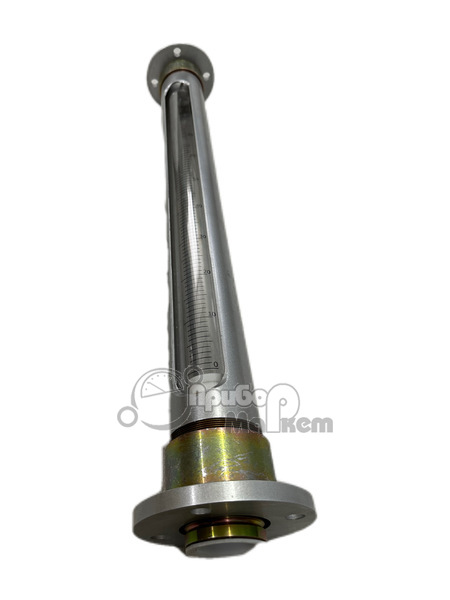

Ротаметры РМФ-06: РМФ-06-1,6 ЖУЗ, РМФ-06-2,5 ЖУЗ, РМФ-06-25 ГУЗ, РМФ-06-40 ГУЗ

В ротаметрах  РМФ  в качестве материала, соприкасающегося с измеряемой средой, в отличии от ротаметров типа РМ, используется фторопласт-4. Поплавок у этих ротаметров также изготовлен из фторопласта-4. Это позволяет использовать ротаметры РМФ для измерения агрессивных сред - кислот, щелочей и т.п.

Файлы для скачивания:

РМФ-06-1.6 ЖУЗ

РМФ-06-1.6 ЖУЗ

Ротаметр РМФ-1.6 ЖУЗ ГОСТ 13045-81 (полное наименование РМФ-06-1.6 ЖУЗ) применяется при измерении расхода жидкости. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 2,5 %. Максимальный расход измерения по воде в н.у. 1.6 м3/час=1600 л/час. Межповерочный интервал составляет 5...

Цена: 38 600 руб.

РМФ-06-2.5 ЖУЗ

РМФ-06-2.5 ЖУЗ

Ротаметр РМФ-2.5 ЖУЗ ГОСТ 13045-81 (полное наименование РМФ-06-2.5 ЖУЗ) применяется при измерении расхода жидкости. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 2,5 %. Максимальный расход измерения по воде в н.у. 2.5 м3/час=2500 л/час. Межповерочный интервал составляет 5...

Цена: 38 600 руб.

РМФ-06-25 ГУЗ

РМФ-06-25 ГУЗ

Ротаметр РМФ-25 ГУЗ ГОСТ 13045-81 (полное наименование РМФ-06-25 ГУЗ) применяется при измерении расхода газа. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 2,5 %. Максимальный расход измерения по воздуху в н.у. 25 м3/час=25000 л/час. Межповерочный интервал - 5...

Цена: 38 600 руб.

РМФ-06-40 ГУЗ

РМФ-06-40 ГУЗ

Ротаметр РМФ-40 ГУЗ ГОСТ 13045-81 (полное наименование РМФ-06-40 ГУЗ) применяется при измерении расхода газа. Имеет условно равномерную шкалу от 0 до 100. Погрешность ± 2,5 %. Максимальный расход измерения по воздуху в н.у. 40 м3/час=40000 л/час. Межповерочный интервал составляет 5...

Цена: 38 600 руб.

Описание ротаметров РМФ

Ротаметры класса РМФ не сильно отличаются от своих аналогов класса РМ. Всё то же самое. Обязательное наличие вертикального крепления, та же поплавковая система. Единственным существенным отличием, является то, что модификация ротаметров РМФ более устойчива к агрессивным средам (кислотным, щелочным).

А в остальном – то же самое. Используется для измерения и фиксирования расхода чистых и слабозагрязнённых газов и жидкостей с дисперсными включениями инородных частиц, нейтральных к стали и стеклу, на производстве.

Соответственно имеют другие технические характеристики.

Технические характеристики ротаметра

Наименование прибора / модификации Базовая модель РМФ-06
Шифр прибора РМФ-06-1,6 ЖУЗ РМФ-06-2,5 ЖУЗ РМФ-06-25 ГУЗ РМФ-06-40 ГУЗ
Назначение прибора Измерение объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц
Верхний предел измерения по воде, м3/час. 1,6 2,5 - -
по воздуху, м3/час. - - 25 40
Нижний предел измерения Не более 20% от верхнего фактического предела измерения
Диаметр условного прохода, мм 40
Погрешность измерения, % ± 2,5 от верхнего предела измерения
Рабочее давление, кгс/см2 6
Температура измеряемой среды, °С от -30 до +100
Температура окружающего воздуха, °С от -30 до +50
Вид присоединения Фланцевое наружн. Ø130 межцентр.Ø100 4 отв.Ø14
Материал деталей, соприкасающихся с измеряемой средой
  • Фторопласт-4
  • Стекло химико-лабораторное ГОСТ 21400-75
Габаритные размеры, мм 825х130х130
Масса, кг,
не более
7,5



* Указан материал поплавков

При заказе необходимо указать уплотнение:

ФУМ-В или резина кислощелочестойкая ГОСТ 7338-77



Комплектность поставки

  1. Ротаметр - кол-во по заказу.
  2. Руководство по эксплуатации - 1 экз. на 5 прибор.
  3. Паспорт - 1 экз. на каждый прибор.
  4. Свидетельство с гос.метрологической поверкой - 1 экз. на каждый прибор.
  5. Пересчет градуировочных характеристик с воды на измеряемую жидкость - 1 экз. на партию приборов.
  6. Сертификаты - 1 экз. на партию приборов.
