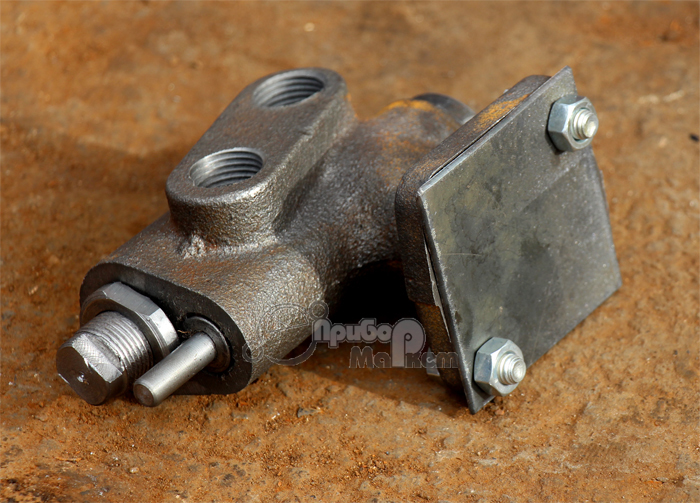

Кран управления подъема кузова ГАЗ-53(3307), САЗ-3507(3512)

Цена: 3820 руб.3820

Производитель: Россия

Примечание: Кран предназначен для управления подъемом и опусканием платформы (кузова).

Описание крана управления подъема кузова (платформы)

Кран управления подъема кузова ГАЗ-САЗ 3507 служит для управления подъемом и опусканием платформы. Кран управления представляет собой узел, объединяющий в себе три клапана: обратный клапан, клапан опускания платформы и предохранительный клапан. Обратный клапан служит для предотвращения самопроизвольного опускания поднятой платформы при неработающем насосе. Клапан опускания платформы предназначен для перепуска жидкости из гидроподъемника в масляный бак при опускании платформы. Предохранительный клапан, отрегулированный на давление 115 – 120 кгс/см3, служит для разгрузки деталей и узлов опрокидывающего устройства и платформы при перегрузке свыше номинальной грузоподъемности. Уплотнения осуществляются резиновыми кольцами.

Кран предназначен для управления подъемом и опусканием платформы (кузова).

1 – клапан опускания платформы; 2, 12, 16, 23 – уплотнительные кольца; 3 - шайба; 4 – каркас сальника; 5 – сальник; 6 – толкатель; 7 – контргайка; 8 – ползун предохранительного клапана; 9 –регулировочный винт; 10 – пломба; 11 – проволока; 13, 18, 19 – пружины; 14 – оправка предохранительного клапана; 15 – предохранительный клапан; 17 - пробка; 20 – оправка обратного клапана; 21 – седло обратного клапана; 22 – обратный клапан; 24 – оправка клапана опускания; 25 - корпус









Габаритные размеры

Вес, кг 1.83
Высота, м 0.1
Ширина, м 0.07
Длина, м 0.14
